什么是中频直流点焊机？工作原理、核心优势与行业应用全解
发布时间：2026-08-11 浏览次数：83
在金属精密焊接领域，很多工厂常混淆工频交流点焊机、普通中频焊机与中频直流点焊机的区别，误以为所有中频点焊设备性能一致。实际生产中，普通交流焊机精度低、波动大、适配材质有限，而中频直流点焊机凭借直流平稳输出、热量集中、控制精度高的核心特性，成为新能源、精密电子、汽车零部件等高标准焊接场景的主力设备。不少企业设备升级、工艺整改时，因不了解中频直流设备的核心原理与适配优势，选错机型导致良品率低、能耗偏高、设备故障率高。广州好焊机电设备有限公司结合多年设备研发与现场调试经验，通俗且系统化讲解什么是中频直流点焊机、核心工作原理、参数特性、对比优势与细分行业应用，帮助工厂精准选型、标准化落地高品质焊接工艺。
一、中频直流点焊机的基础定义

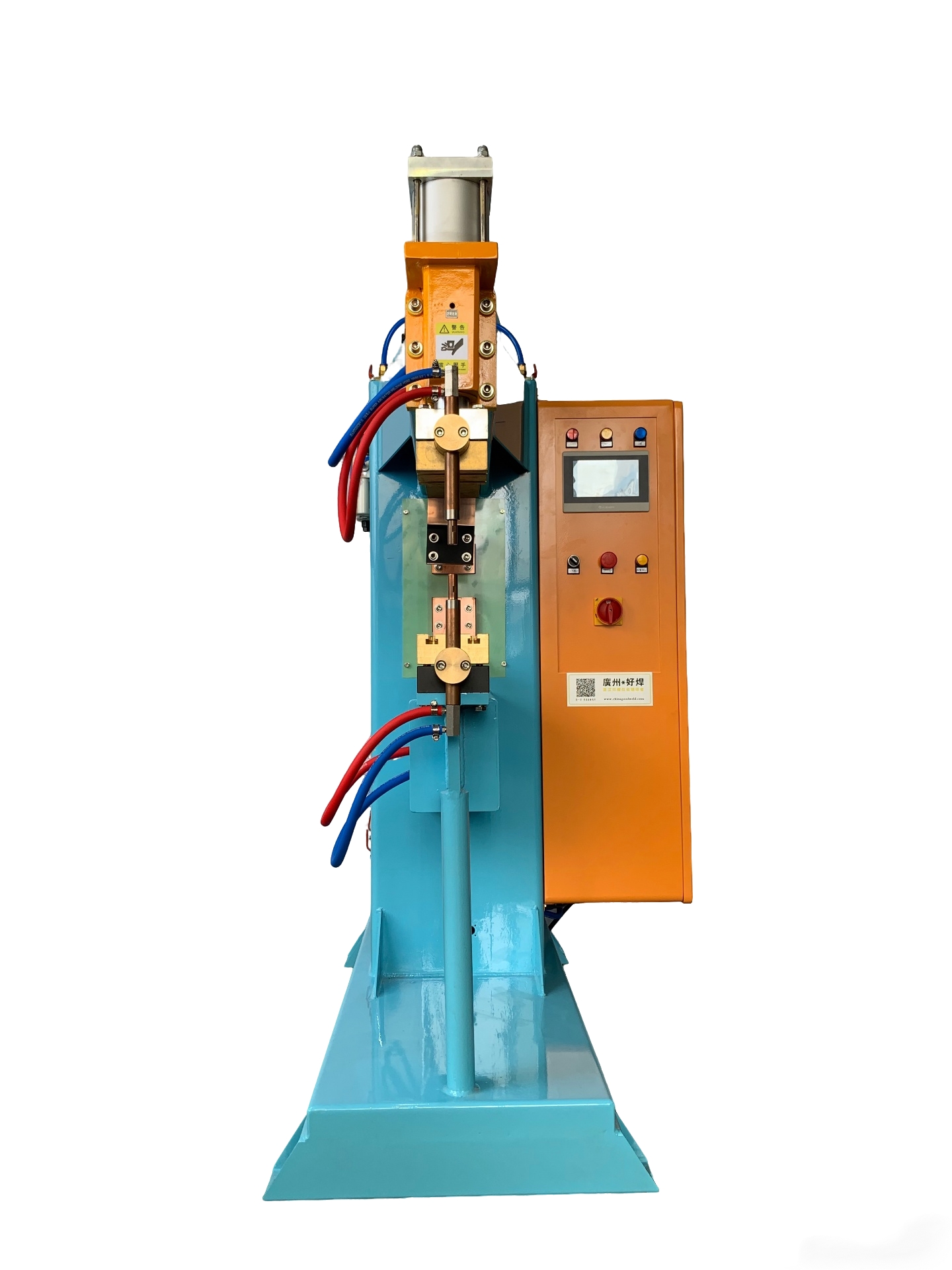

中频直流点焊机，全称为中频逆变直流电阻点焊机，是新一代高精度工业焊接设备，区别于传统50Hz工频交流点焊机。设备通过三相交流电整流、高频逆变、降压二次整流，最终输出纯直流焊接电流，逆变频率可达1000Hz，属于高频精密焊接设备。
简单来说，中频直流点焊机的核心特质就是高频逆变、直流输出、无电流过零、热量持续稳定。它彻底解决了传统交流焊机电流周期性过零、热量断续、输出波动大的行业痛点，也是目前工业点焊领域精度最高、稳定性最强、适配场景最广的标准化设备。市面上常说的精密中频点焊机、自动化专用点焊机、铜铝专用点焊机，本质均为中频直流结构机型。
二、中频直流点焊机完整工作原理
中频直流点焊机的工作流程可分为四大核心步骤，全程闭环可控、毫秒级精准响应，每一步都保障焊接热量稳定输出，杜绝品质漂移。
第一步，三相整流。设备接入工业三相380V交流电，通过整流模块将交变电流转化为平稳直流基础电流，解决单相供电负载不均、电网冲击大的问题，从源头稳定供电基础。
第二步，高频逆变。利用IGBT逆变模块，将低频直流电逆变为1000Hz高频交流电，大幅提升电流调节精度与响应速度，实现参数毫秒级微调控制。
第三步，中频降压。通过专用高频中频变压器，将高压高频电流降压为焊接所需的低压大电流，适配金属熔融焊接的工况需求。
第四步，二次整流输出。通过输出整流桥再次滤波整流，最终输出纯直流恒定电流，焊接过程无电流中断、无频率波动，热量持续集中，完美适配各类高精度、高难度焊接场景。
三、中频直流与传统工频焊机核心参数对比表
为清晰区分设备差异，直观体现中频直流点焊机的升级优势，整理行业通用核心参数对比，涵盖供电方式、输出特性、控制精度、能耗、适配工况等关键维度，方便工厂选型参考。
对比项目 | 传统工频交流点焊机 | 中频直流点焊机 | 实际生产价值 |
|---|---|---|---|
工作频率 | 50Hz低频交流 | 1000Hz高频逆变 | 响应速度提升数十倍，适配高速自动化产线 |
输出电流特性 | 交流正负交替、周期性过零 | 纯直流恒定输出、无过零中断 | 热量持续稳定，无忽冷忽热，焊点一致性拉满 |
电流控制精度 | ±3%~±5%，波动大 | ±1%高精度闭环补偿 | 无惧电网波动，批量零品质漂移 |
功率因数 | 0.5-0.6，能耗浪费严重 | 0.92-0.95，电能利用率极高 | 省电30%以上，长期量产降本显著 |
热影响区 | 范围大、板材易变形发黑 | 范围小、热量集中不扩散 | 薄板、外观件无痕焊接，无需二次打磨 |
适配材质 | 仅限普通冷轧板、厚板 | 铜、铝、不锈钢、镀锌板、多层板全覆盖 | 一台设备适配多品类工件，通用性极强 |
四、中频直流点焊机五大核心优势
相较于传统焊机，中频直流点焊机的优势贯穿精度、稳定性、能耗、适配性、产能五大维度，也是目前工业焊接全面替换老旧设备的核心原因。
1、直流无间断输出，焊接稳定性拉满
传统交流焊机电流每秒钟多次过零中断，焊接热量断断续续，容易出现虚焊、熔核大小不一、飞溅频发等问题。而中频直流设备持续恒定输出电流，焊接热量连续稳定，熔核成型饱满致密，批量生产焊点强度、外观高度统一，彻底杜绝隐性品质不良。
2、高精度闭环控制，抗干扰能力强
设备搭载智能电流闭环补偿系统，实时监测电网电压、负载变化，毫秒级自动微调参数，即使车间电网波动、长时间高负荷生产，也能保证输出参数恒定，完美适配24小时自动化流水线量产工况。
3、热影响区小，适配精密无痕焊接
高频直流输出热量集中、升温快、成型快，热影响范围极小，不会出现大面积发热、板材发黑、翘曲变形等问题。针对0.1mm超薄薄板、精密端子、外观装饰件，可实现低变形、浅压痕、无发黑的高品质焊接效果。
4、三相均衡供电，节能降本效果突出
采用三相平衡供电，无单相负载失衡问题，电网冲击小、无效功耗极低，功率因数远超传统焊机。同等产能下可省电30%以上，同时设备发热低、损耗小，维修成本与停机损耗大幅降低，规模化生产线降本收益显著。
5、材质通用性广，高难度焊接适配性强
针对普通焊机难以焊接的铜、铝等高导热材质，以及镀锌板易飞溅材质、多层叠加板材，中频直流点焊机可通过多段式预热、稳压、保压专属工艺，轻松攻克焊接难题，熔接效果牢固、导电性好、缺陷率极低。
五、中频直流点焊机主流行业应用场景
凭借高精度、高稳定性、强适配性的优势，中频直流点焊机已成为全行业高端点焊的标配设备，覆盖精密制造、新能源、汽车、家电四大核心领域。
1、新能源行业（核心刚需场景）
主要用于锂电池极片、铜铝汇流排、导电连接片、电池五金配件焊接。铜铝高导热材质对焊接热量稳定性要求极高，唯有中频直流恒定输出才能保证熔核致密、导电稳定、无虚焊、无过热损伤，是新能源安全生产的必备设备。
2、汽车零部件行业（高强度焊接场景）
适配汽车钣金、螺母凸焊、座椅配件、底盘结构件焊接，直流大电流瞬时爆发能力强，凸焊熔透性好，焊点抗拉强度、抗震性达标，批量焊接一致性高，完全满足汽车行业严苛的质检与扭力测试标准。
3、家电五金行业（外观无痕焊接场景）
针对家电镀锌外壳、不锈钢面板、厨具配件焊接，热量集中不扩散，可有效抑制飞溅、发黑、压痕超标问题，焊后工件平整美观，大幅减少打磨返工工序，适配大批量外观件量产。
4、精密电子行业（微点焊高精度场景）
用于精密端子、微型弹片、小型五金连接件焊接，设备参数微调精度高、热输入可控性强，可精准控制微电流、微压力，杜绝薄板烧穿、工件变形，实现高精度微点焊生产。
六、常见选型误区区分
很多工厂选型时容易混淆普通中频焊机与中频直流焊机，这里明确核心区别：普通中频设备多为交流输出，仅频率提升，仍存在电流波动；而中频直流点焊机是纯直流输出，具备闭环补偿、恒定热量、高精度控参的独有特性。高精度、高难度、高品质量产场景，必须选用正宗中频直流机型，避免选型不当导致品质问题。
七、总结
简单概括，中频直流点焊机是基于高频逆变技术、纯直流恒定输出、高精度闭环控制的新一代工业点焊设备。相比传统工频焊机，它具备精度更高、稳定性更强、能耗更低、适配场景更广、焊接品质更好的多重优势，既解决了普通焊机虚焊、飞溅、变形、品质漂移的痛点，又能适配铜铝焊接、精密无痕焊接、自动化量产等高难度工况。随着制造业品质升级、产能升级，中频直流点焊机已经逐步替代传统老旧设备，成为各行业标准化、高品质、高效率点焊生产的核心主力设备。
